1、引腳識別與檢測

結型場效應管的引腳識別方法如圖1所示，萬用表置于“RXlk”擋，用兩表筆分別測量每兩個引腳間的正、反向電阻。當某兩個引腳間的正、反向電阻相等，均為數千歐時，則這兩個引腳為漏極D和源極S（可互換），余下的一個引腳即柵極G。

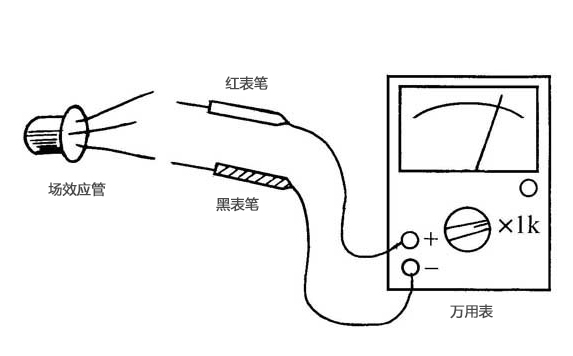

圖1 識別場效應管的引腳

2、區分N溝道和P溝道場效應管

如圖2所示，萬用表置于“R×lk”擋，黑表筆接?xùn)艠OG，紅表筆分別接另外兩引腳。如果測得兩個電阻值均很大，則為N溝道場效應管。如果測得兩個電阻值均很小，則為P溝道場效應管。如果測量結果不符合以上兩步，則說明該場效應管已壞或性能不良。

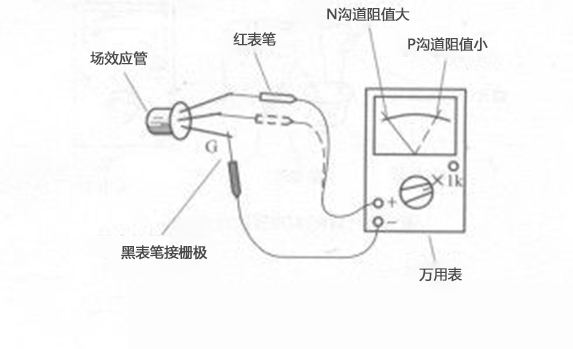

圖2 區分N溝道和P溝道場效應管
