特瑞仕半導體（TOREX）推出XCM517系列內置晶體管600mA同步整流雙路降壓DC/DC轉換器。XCM517 系列是在一個封裝組件中搭載兩個XC9235/XC9236 系列的同步整流降壓DC/DC轉換器而組成的實裝芯片。

工作電壓范圍從2.7V 到6.0V。內置時鐘控制器分為1.2MHz 和3.0MHz 兩種，可以根據具體應用來選擇合適的工作頻率。工作模式可選擇PWM 控制模式或PWM/PFM 自動轉換控制模式，即使是紋波控制難度較大的產品，也能實現從小負載到大負載的整個領域內的低紋波電壓控制在10mV 以下。

外置部件只使用1.5μH（3MHz 標準電路時）的小型線圈和陶瓷電容，即可實現輸出電流高達600mA，且能提供高效率，穩定地電源供給。獨立的EN（Enable）端子可以分別控制輸出的ON/OFF。內置的0.25ms(TYP.)(0.8≤VOUT＜1.8、3MHz 時)高速軟啟動功能，可使輸出電壓瞬時升高；內置的CL 放電功能可使電荷高速返回GND。

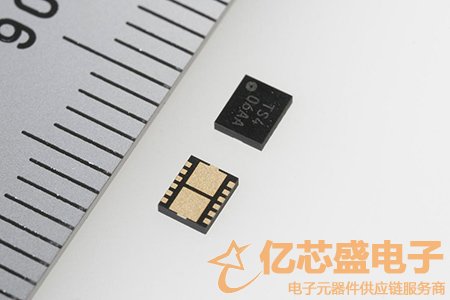

XCM517 系列采用超小型封裝USP-12B01（2.8 x 2.3 x 0.6mm），有利于節省電路設計的空間。

【XCM517系列的特點】

•實現了由一個封裝組件為CPU、I/O 等提供雙通道輸出電源。

•可選擇1.2MHz 和3.0MHz 兩種工作頻率。

•實現了從小負載到大負載的整個負載領域內的低紋波電壓控制在10mV 以下。

•內置高速軟啟動功能和高速CL 放電功能。

•外置部件少有利于節省電路設計的空間。

•采用超小型封裝USP-12B01(2.8 x 2.3 x 0.6mm)，推進了便攜式儀器的小型化。
