特瑞仕半導體（TOREX）推出適用于0.4A/0.7A、線圈和控制IC組成一體的世界最小尺寸的micro DC/DC轉換器XCL223/XCL224系列產品。

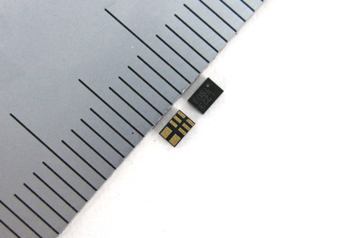

▲micro DC/DC轉換器XCL223/XCL224系列

XCL223/XCL224系列產品是把線圈和控制IC組成一體的超小型（外形尺寸：2.25mm x 1.5mm x h0.75mm）降壓micro DC/DC轉換器實現了在輸出電流為0.4A/0.7A輸出中的世界最小型和超薄化。

因為外接零件只需追加了2個陶瓷電容，即可構成電源電路，有利于節省電路板面積的空間、及縮短開發工時。此外，由于內置了線圈，使之易于電路板布局、能把不需要的輻射噪聲及電路工作障礙抑制在最小限度。

工作電壓范圍在2.7V～5.5V之間，能在0.8～3.6V (精度±2.0%)的范圍內以0.05V的間隔選擇輸出電壓。振蕩頻率為3.0MHz、能從PWM控制(XCL223)或PWM/PFM自動切換控制(XCL224)中任選一種控制方式。

XCL223/XCL224系列產品采用了HiSAT-COT 、最適用于要求高速瞬態響應的光纜及小型電腦外圍機器、搭載了CPU等便攜式機器及數字式機器。

【XCL223/XCL224系列特點】

●　在輸出電流0.4A / 0.7A等級的線圈一體型降壓DC/DC轉換器中，實現了世界最小尺寸

●　采用了HiSAT-COT、實現了高速瞬態響應

●　能對應于光器件、便攜式機器及數字式機器等應用目的

●　高效率（90%: 4.2V⇒3.3V　300mA時）

●　最適用于通過小型化縮小電路板實裝面積。
