特瑞仕半導體（TOREX）推出對應0.5V低輸入電壓的低導通電阻1A高速LDO電壓調整器XC6603/XC6604系列。是XC6602的姊妹產品，適用于需要在低電壓區域高效率地輸出大電流的應用目的。

偏置電壓范圍在2.5V～6.0V之間、輸入電壓范圍在0.5V～3.0V之間，作為選購項目，輸出電壓可以在0.5V～1.8V的范圍內以0.1V的間隔選擇。通過內置N溝道驅動器，實現了超低導通電阻，下降電壓在1A的輸出電流時為162mV(VOUT=1.2V,VBIAS=3.3V)。通過外置2.2μF的陶瓷輸出電容能得到穩定的輸出電流。

軟啟動電路能防止在IC啟動時從VIN到VOUT流出的沖擊電流、抑制由沖擊電流帶來的VIN端的電壓變動。XC6602、XC6604系列產品的軟啟動時間在內部設置為430μA(TYP.)，而XC6603系列產品能用外置電容(CSS)延長軟啟動時間。

雖然在內部設置了各個系列產品的過電流保護電路的限定電流值為1.3A(TYP.)、XC6604系列產品可以配合所需要的電流范圍用外置電阻(RLIM)任意地設置。

另外，作為保護功能還搭載了過電流保護電路（反饋），過熱保護電路(TSD)、低電壓欠壓鎖閉電路(UVLO)。

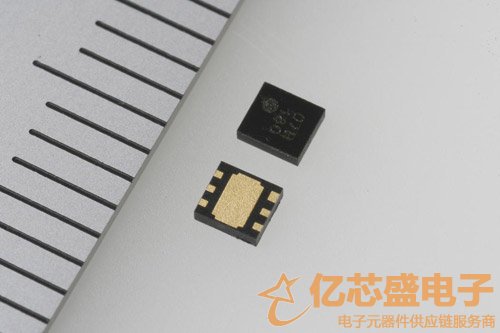

配合用途可以從小型封裝USP-6C、SOT-26W中選擇封裝組件。是符合EU RoHS規格、無鉛、注重環保的產品。

【XC6603/XC6604系列特點】

采用了N溝道MOSFET驅動器的1A高速LDO電壓調整器

超低導通電阻、下降電壓為162mV@1A（VOUT=1.2V、VBIAS=3.3V）

搭載了CL放電功能、軟啟動功能（XC6603系列附帶外部調整功能）

搭載了過電流保護電路（XC6604系列附帶外部調整功能）
