特瑞仕半導體（TOREX）推出內置驅動器的600mA同步整流降壓DC/DC轉換器和對應低輸入電壓調整器組裝在同一封裝的XCM519系列產品。

XCM519系列是在1個封裝組件中搭載了同步整流降壓DC/DC轉換器和對應低輸入電壓調整器的實裝IC。工作電壓為2.7V～6.0V。內置時鐘振蕩器為1.2MHz，3.0MHz，可配合應用目的進行選擇。工作模式可以選擇為PWM控制、或者PWM/PFM自動轉換控制。

DC/DC轉換器部分和LDO調整器部分在封裝組件內部完全獨立，所以能把DC/DC轉換器的噪聲對LDO調整器產生的影響抑制在最小限度。

把DC/DC轉換器的輸出端和對應低輸入電壓調整器連接成串聯形式，能實現提供高效率且低噪聲的低輸出電壓。此外，因?yàn)槟茌敵?個通道，與使用2個降壓DC/DC轉換器相比，只使用了一個電感，因此可以減少周圍的外接元件，并且有利于節省實裝電路板的面積。

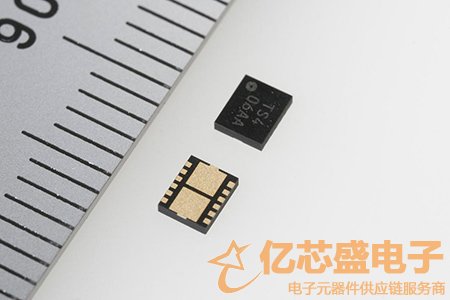

封裝組件采用超小型表面實裝封裝USP-12B01(2.8mmx2.3mmx0.6mm)。

【XCM519系列的特長】

•輸入電壓范圍：2.7V～6.0V

•輸出電壓范圍：DC/DC輸出0.8V～4.0V、LDO輸出0.7V～1.8V@400mA

•由于LDO調整器采用了獨立電路、能把來自DC/DC轉換器的噪聲抑制在最小限度。

•從DC/DC轉換器的低輸出電壓可以另外提供電壓更低、高效率、低噪聲的輸出電壓。

•封裝組件采用了USP-12B01，能實現高密度實裝。
