特瑞仕半導體（TOREX）推出18V操作驅動器Tr內置、輸出電流為500mA的同步整流降壓DC/DC轉換器XC9263/XC9264系列。

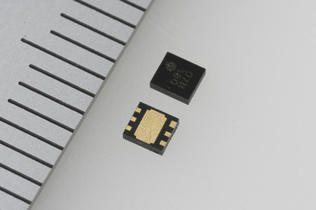

▲ XC9263/XC9264系列

近幾年，為了控制待機時的功耗，已開始從LDO轉移到DC/DC。此外，在數字AV、白色家電及工業器械中，低功耗化進展，通過PFM控制的低功耗化的要求一直在增加。并且，省空間化的要求也很高，對小型封裝陣容的擴充需求也變得越來越多。

此次，TOREX所開發的18V操作驅動器Tr內置的輸出電流500mA的同步整流降壓DC/DC轉換器、XC9263/XC9264系列是一種最適于實現了上述市場要求的工業器械、白色家電、低功耗系統等的電源IC。

輸入電壓范圍為3.0V～18.0V，輸出電壓范圍為1.0V～15.0V(精度±1.5%)，振蕩頻率可根據應用程序從500kHz、1.2MHz、2.2MHz中選擇。

操作模式可從PWM控制（XC9263）、PWM/PFM自動切換控制（XC9264）中選擇，在從輕負載到重負載的整個負載區域?qū)?shí)現高效率、低紋波電壓。

軟啟動功能已被內部設置為1.0ms（TYP.）。此外，也可通過外部電阻與容量任意設置。保護功能內置了過電流限制、自動復位（XC9263B/XC9264B）、積分閂鎖（XC9263A/XC9264A）及熱關斷。并且，也可通過電源良好（Power Good）功能監視輸出電壓的狀態。

封裝可根據用途，從SOT-25、小型封裝USP-6C（1.8 x 2.0 x h0.6mm）中選擇。

【XC9263/XC9264系列特點】

●　IOUT=1mA的效率為85％以上

●　內置所有的驅動器，配備在Tr SOT-25、USP-6C上

●　Max Duty: 為實現100％而采用P-ch驅動器

●　振蕩頻率準備了500kHz、1.2MHz、2.2MHz三種頻率

●　配備Power Good（PG）功能
