特瑞仕半導體（TOREX）推出內置N溝道FET、可輸出400mA的高速LDO電壓調整器XC6601系列，即使是低輸出電壓也可通過超低導通阻抗高效地輸出電流，該系列適用于低輸入電壓以及要求低輸入輸出電壓差的應用。

XC6601系列內部由基準電壓源、誤差放大器、驅動三級管、定電流限制電路、FOLD-BACK電路、過熱保護電路(TSD)、欠壓鎖閉電路(UVLO)和相位補償電路組成。通過激光微調技術，輸出電壓范圍是0.7V～1.8V，50mV 間隔設定。

輸出電容(CL)可使用低ESR 類型的電容。當輸出電流達到限制電流或者結溫度達到限制溫度的時候，過流保護電路(定電流限制電路、FOLD-BACK 電路)和過熱保護電路(TSD)就會工作，起到保護IC 的作用。當VBIAS 和VIN 端子之間的電壓比UVLO電壓低的時候，電壓調整器的輸出就會被關斷。在CＥ端子輸入低電平的時候，IC進入待機模式，消耗電流會大幅減小。同時，進入待機模式的時候，輸出電容(CL)上的電荷可通過VOUT 端子和VSS 端子之間的內部開關釋放，使電壓快速返回到VSS 電平。

【XC6601系列特點】

●適用于電池驅動的便攜類設備以及其它一些用途。

●和Torex以前的產品高速LDO XC6210 系列相比，導通阻抗降低了大約 50%。(VBIAS=3.6V)

●內置欠壓鎖閉功能。

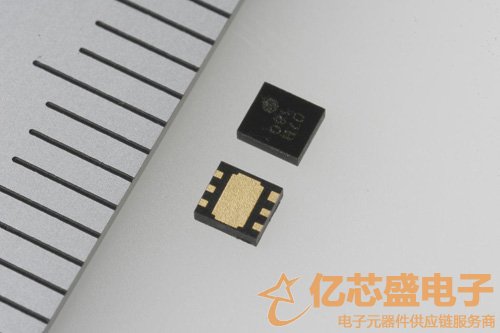

●使用了超小型USP-6C 封裝，可實現高密度安裝。
